WEB-C111X

? 具有強大的兼容性,可兼容WEC-CTGL、WEC-CEHL全部核心板

? 支持SATA和mPCIe、M.2接口SSD硬盤

? 2路HDMI 2.0顯示

? 3路千兆以太網,支持4G/5G無線網絡

? 6路DB9串口,2路RS232/RS422/RS485,4路RS232

? 4路USB 3.0,內置4路USB 2.0

? 支持9-28V寬壓輸入

在線訂購
產品介紹產品規格外形尺寸技術規格書

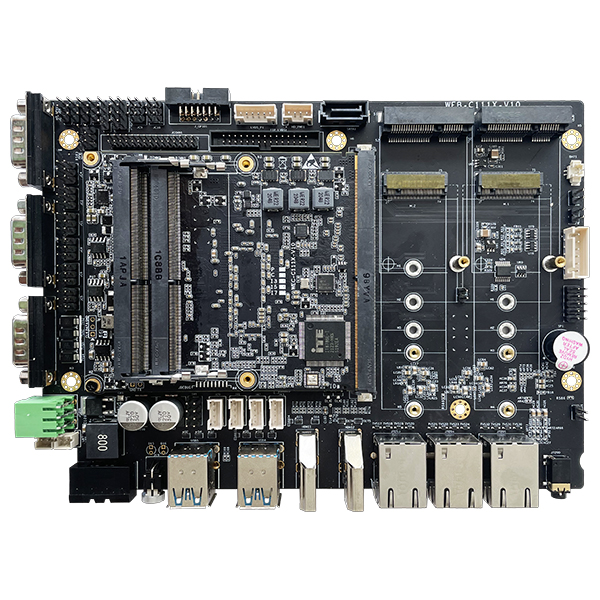

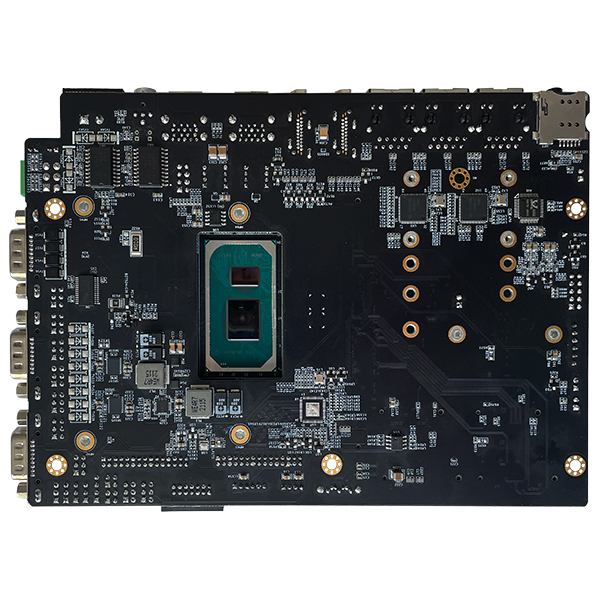

本產品屬于杭州研智科技有限公司W(wǎng)EC-Cxxxx系列核心板的配套底板,具有超強兼容性,可以兼容WEC-CTGL和WEC-CEHL系列的全部核心板。

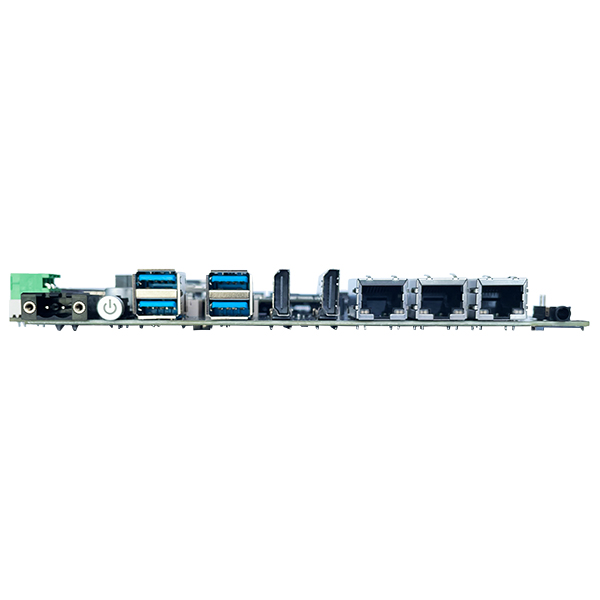

外置豐富的外設接口,支持SATA和mPCIe、M.2接口SSD硬盤;支持2路HDMI 2.0顯示;3路千兆以太網,支持4G/5G無線網絡;6路DB9串口,包括2路RS232/RS422/RS485、4路RS232;4路USB 3.0、內置4路USB 2.0。支持9-28V寬壓輸入。


▇  兼容性能特點:

?  跨平臺兼容: 可兼容intel第11代酷睿Tiger Lake系列和第12代賽揚Elkhart Lake系列處理器的核心板(WEC-CTGL和WEC-CEHL)

?  接口兼容: 均采用MXM物理接口

?  信號兼容:按照統一的規則對管腳信號進行定義


同一塊底板可以適配WEC-CTGL和WEC-CEHL系列核心板。







產品型號

WEB-C111X

存儲

SATA

1路SATA 2.0直立A型插座,支持SATA硬盤

SSD

1路mini PCIe接口,支持mSATA SSD

1路M.2 M-key PCIe 3.0,支持 2242/2280 NVMe SSD

顯示

HDMI

2路HDMI 2.0 Type-A

eDP

1 路單通道4線eDP

LVDS

2 路4通道 24-bit LVDS

MIPI-DSI

單通道輸出,且與LVDS插件復用

網絡

以太網

3路千兆以太網,10/100/1000Mbps,RJ45接口

4G/5G

支持,1路mPCIe接口支持 4G模組,M.2 B-key接口支持5G模組;1路Micro SIM卡槽

WIFI

WIFI 2.4G

藍牙

Bluetooth 4.2

I/O

USB

4 路USB 3.0,Type A;內置4路USB 2.0

COM

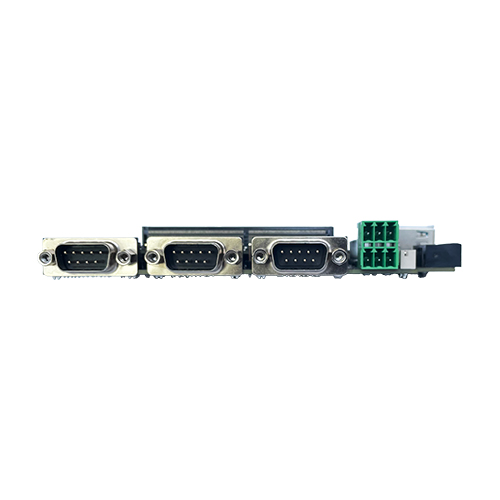

2路帶絕緣的RS232/422/485,DB9,4路帶絕緣的RS232,DB9

CAN

2路CAN,支持采用 WEC-CTGL 核心板時外部CAN信號輸入

GPIO

8路GPIO

RTC

支持

音頻

1路L&R Line-Out+1路MIC In,2 in1, 3.5mm Jack

電源

輸入電源

直流輸入,9~28V

環境

工作溫度

0 ~ 60℃

存儲溫度

-40 ~85℃

工作濕度

0%~95% @40℃,無凝結

存儲濕度

0%~95% @60℃,無凝結

機械性能

外形尺寸

147.3mm×189.4mm
