WEC-SADL

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 兼容Alder Lake系列1270PE、1265UE、1245UE、1215UE、7305E處理器

? 支持最高達64GB內存

? 支持HDMI、DP、eDP多屏顯示

? 支持2路千兆以太網

? 支持6路COM、2路CAN、2路USB3.0、4路USB2.0

? 支持4路PCIe3.0 X1；支持14路GPIO

? 集成FPGA芯片，提供33路高速IO

在線訂購

產品介紹產品規格外形尺寸技術規格書

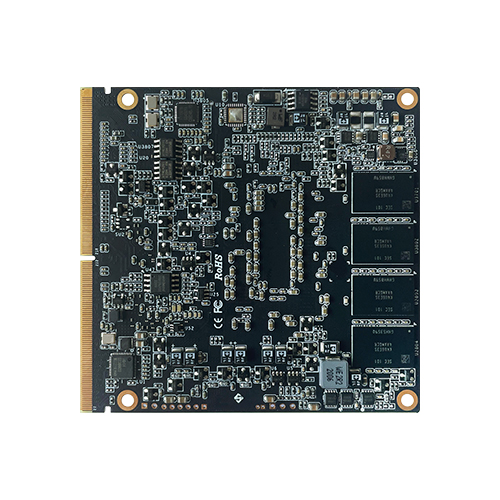

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用Alder Lake系列1270PE、1265UE、1245UE、1215UE、7305E處理器，支持最高達64GB內存；支持HDMI、DP、eDP多屏顯示；支持2路千兆以太網，支持6路COM、2路CAN、2路USB3.0、4路USB2.0、支持4路PCIe3.0 X1、支持14路GPIO；集成FPGA芯片，提供33路高速IO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-S1270PE	WEC-S1265UE	WEC-S1245UE	WEC-S1215UE	WEC-S7305E
CPU	CPU型號	i7-1270PE	i7-1265UE	i5-1245UE	i5-1215UE	賽揚 7305E
	核心/線程	4P+8E/16線程	2P+8E/12線程	2P+8E/12線程	2P+4E/8線程	1P+4E/5線程
	最大睿頻	4.5GHz/3.3GHz	4.7GHz/3.5GHz	4.4GHz/3.3GHz	4.4GHz/3.3GHz	主頻1.0GHz
	高速緩存LLC	18MB	12MB	12 MB	10 MB	8 MB
	集成顯卡	Iris Xe，96單元	Iris Xe，96單元	Iris Xe，80單元	UHD，64單元	UHD，48單元
	基礎/最大功耗	28/64W	15/55W	15/55W	15/55W	15/**W
	BIOS	AMI UEFI BIOS
內存	類型	LPDDR4X，4266 MT/s
	ECC	N/A
	容量	8/16/32/64GB
	通道/ 插槽	支持雙通道，板貼內存
存儲	SATA	支持1路SATA 3.0
	NVMe	4路 PCIe3.0 x1（可選）
顯示	HDMI	1 路 HDMI 2.1（4096 x 2304 @ 60Hz）
	DP	1 路 DP 1.4a （7680 x 4320 @ 60Hz）
	eDP	1 路 eDP 1.4b（4096 x 2304 @ 120Hz）
	MIPI-DSI	不支持
音頻	音頻	1路
網絡	以太網	2路，Intel i211 GbE，10/100/1000 Mbps自適應
I/O接口	COM	6 路，TTL信號
	CAN	2路
	USB	2路USB 3.0，6路USB 2.0
	GPIO	14 路（最高可選配18路）
	高速IO	33路高速IO，由集成的FPGA芯片提供
	SPI	1路
	I2C	3路
	SM總線	支持
	TMP	TMP 2.0
	看門狗	BIOS 支持
	智能風扇	System Fan + CPU Fan
擴展接口	PCIe	4路PCIe3.0 ×1，或2路PCIe3.0 ×2，或1路PCIe3.0 ×4
操作系統	OS	Windows 10 1909及之后，Windows11，Ubuntu 20.04及之后
電源	類型	直流輸入
	輸入電壓	9-18V
	RTC電壓	DC 2.5V ～ 3.3V
環境	工作溫度	0 ~ 60 ℃
	儲存溫度	-40 ~ 85 ℃
	相對濕度	10-95% @40℃，無凝結
	抗振性	3.5 Grms
機械性能	外形尺寸	85mm×82mm
