產品介紹：

WES-DMX6L-2410是基于工業級Cortex-A7處理器的無風扇工業網關，CPU主頻528MHz，內存容量為512MB，板載8G EMMC存儲，在擁有強大運算能力的同時保持了低功耗特性，并設計了快速安裝和維護方案。

WES-DMX6L-2410工業網關設計了單路9~28V直流電源輸入方案，為適應復雜工業現場要求增加了過流、過壓、浪涌和反接保護措施。配備了2路10/100Mbps自適應工業以太網接口，1路WIFI接口，1路4G接口,1路USB接口。便于用戶實現遠程監控應用，是面向工業現場信號采集和對現場及遠程設備控制的理想選擇。

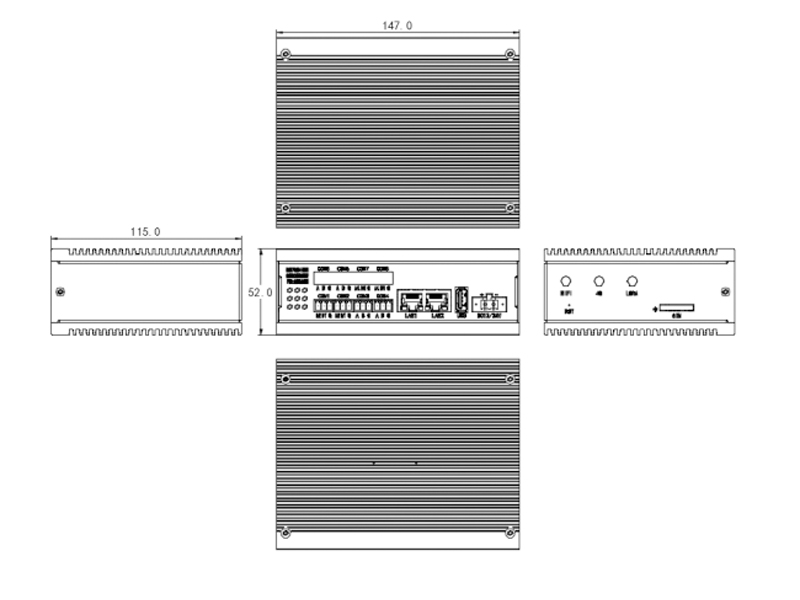

WES-DMX6L-2410工業網關箱體采用兩面型材結構，外形小巧兼顧強固性，無風扇和全封閉的結構有效防止粉塵進入，保證主機能夠長時間可靠的運行于工業現場，無需定期的清潔維護。

1. 接口與功能

2. 開機和登錄

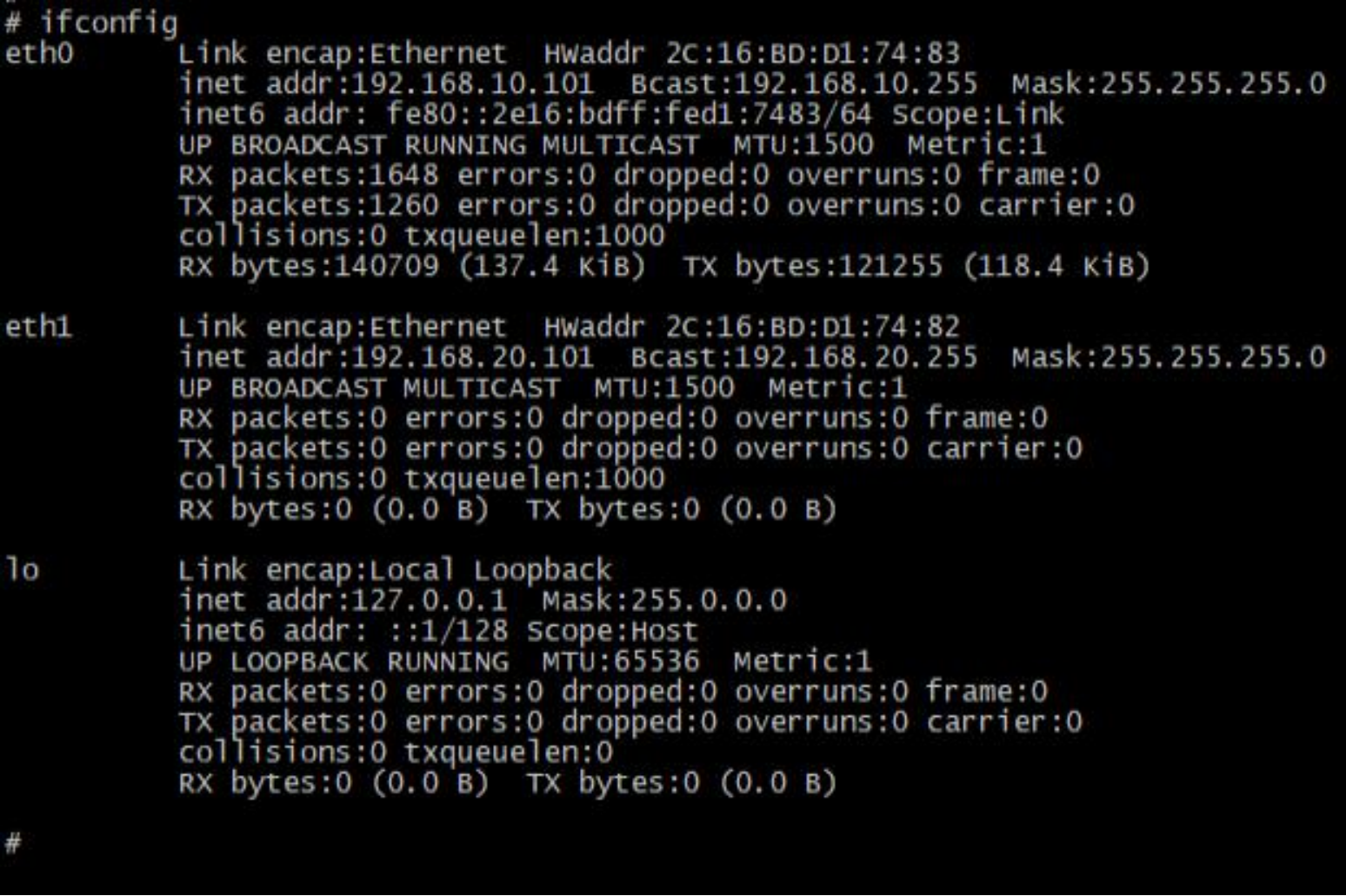

a）系統默認雙網口，固定IP：eth0 為 192.168.10.101，eth1 為 192.168.20.101

b）用戶名：root ，密碼：123456

c）從 led 端開始串口依次為 COM1、COM2、COM3、COM4, 4 個串口出貨默認為 485 ， 線序從左到右為 rx、tx和gnd

d）串口對應關系：COM1  對應 /dev/ttymxc2， COM2 對應/dev/ttymxc0，COM3 對應/dev/ttymxc4，COM4對應/dev/ttymxc3；

e）COM1和COM2可跳選RS232/RS485，COM3 和 COM4 默認 RS485，不可跳選。

3. SSH 連接

WES-DMX6L-2410串口連接方式：

先把本計算機 IP設置成靜態 IP：192.168.10/20.xxx，一端網線連接 PC，另一端連接網關，使用軟件為Securecrt。 如圖（1），圖（2）所示：

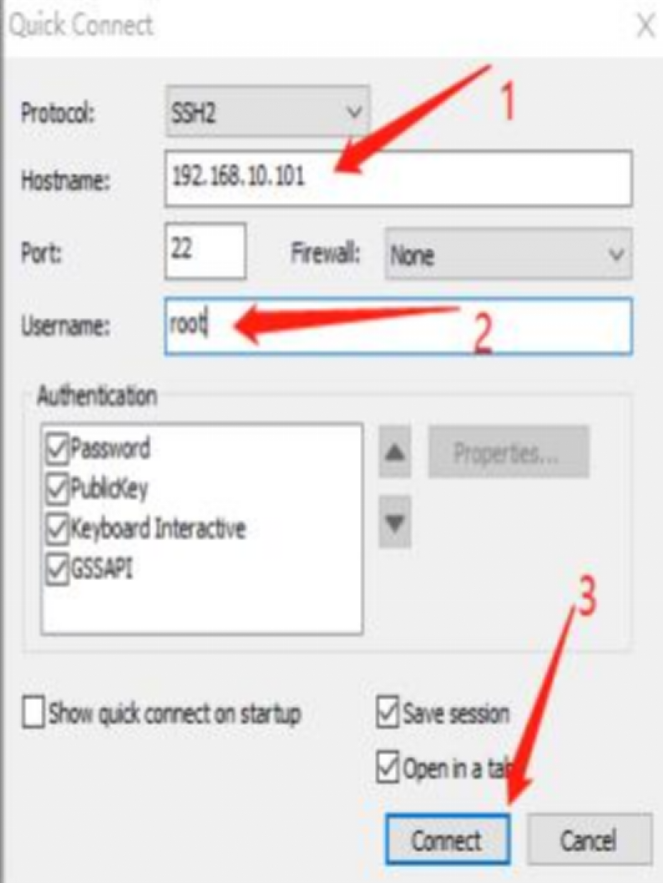

                                             圖（1）

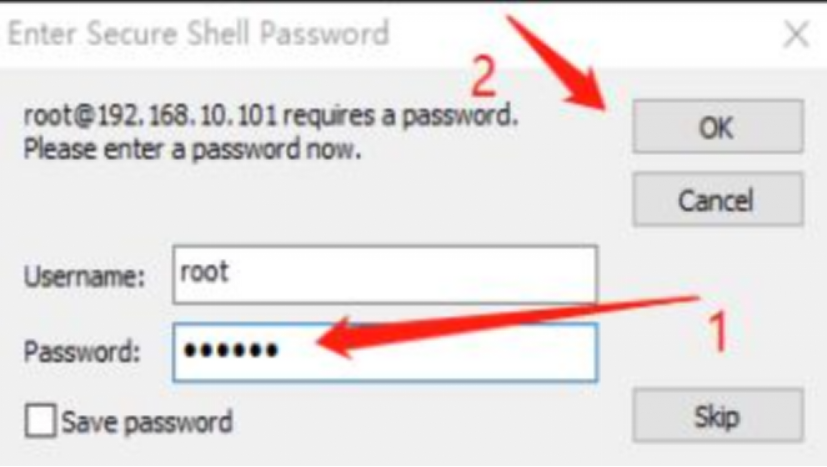

               圖（2）

按照如上步驟，輸入密碼即可登錄，如圖（3）所示：

              圖（3）

4. 查看系統信息

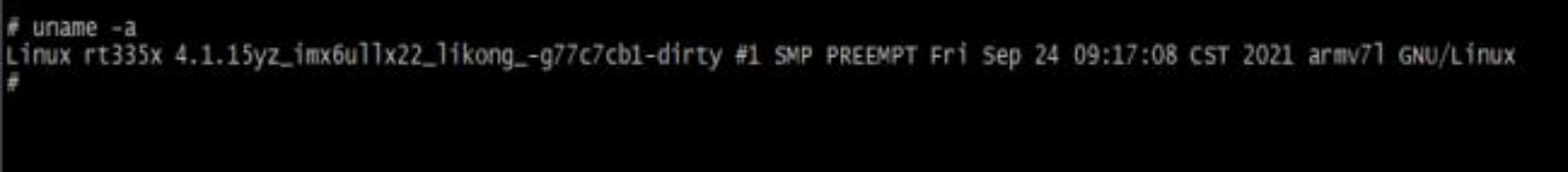

查看系統內核版本信息：

查看內存使用：

查看 emmc 使用狀況

5. 文件傳輸

USB 功能

持U盤、USB 讀卡器或者 USB 接口的硬盤等移動存儲設備。插入可用的 U 盤后，系統通常會自動 掛載到/mnt/dev/目錄下，具體目錄取決于U盤的分區情況，U 盤通常被識別為 SCSI設備，設備名為 /dev/sdaX  或者/dev/sdbX，掛載為/mnt/dev/sdaX  或者/mnt/dev/sdbX。操作完畢，建議使用先 sync 命 令完成同步，或者使用 umount  命令卸載 U 盤確保數據完全寫入，再拔取 U 盤 。

6.  4G 撥號

使用命令 /etc/ppp/peers/quectel-pppd.sh  &  進行撥號上網，撥號成功后 ifconfig  可以看到 ppp0 網卡設備。

注：（如果撥號失敗先檢查 ls -l /dev/ttyUSB*  是否存在，判斷有無接 4G  模塊）TtyUSB0-4 就是識 別到 4G 模塊。

7. wifi 撥號連接

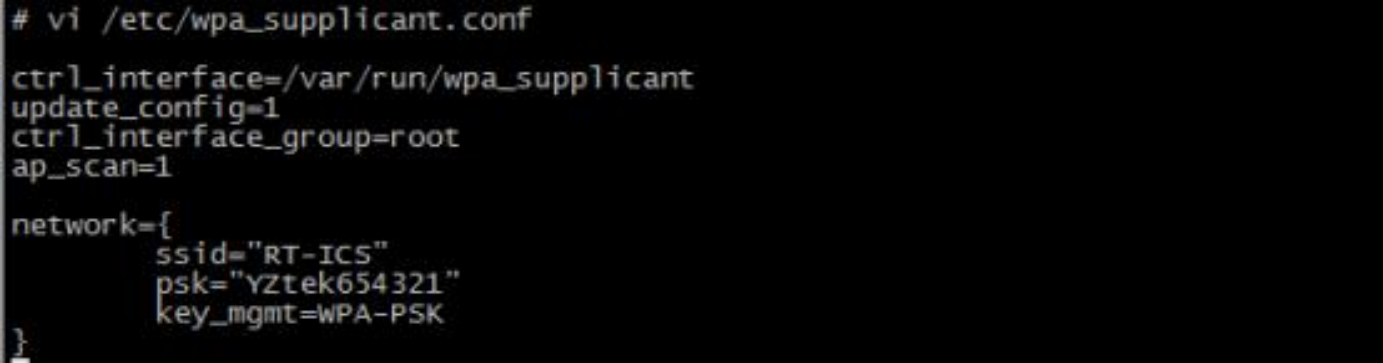

使用命令 wpa_supplicant  -Dwext  -iwlan0   -c/etc/wpa_supplicant.conf   – B  連接 wifi，連接成功后 ifconfig   會 出 現  wlan0   網 卡 ， 然 后 使 用  udhcpc    -I    wlan0    &   進 行wifi自 動 獲 取  ip ， /etc/wpa_supplicant.conf  為 wifi  配置文件，具體配置如下 ：

Ssid 和 psk 為連接 wifi 的名稱和密碼。

8.固件燒寫和擦除

8.1 擦除和系統燒寫

一般在系統損壞，無法正常操作系統的時候，我們可以進行重新燒寫固件， 燒寫步驟如下 ：

(1) 去除開發板 看門狗跳線帽 WDGJ14；

(2) 連接調試串口至電腦，重新上電，輸入 ESC  停在 uboot   階段，分別輸入 mmc dev 1 1，mmc erase0

200  擦除啟動 uboot；

(3) 重新上電，連接USB 接口至電腦USB；

(4) 點擊燒寫固件中 mfgtool2-yocto-mx-evk-emmc.vbs  文件，點擊 start；

(5) 等候進度條變綠，完成燒寫，重新上電，啟動系統。

8.2  系統開機啟動腳本設置

系統開機啟動腳本為/etc/init.d/rcS  可以在該文件最后添加其他的自己的命令。

8.3 LED 控制

系統一共有 9 個 led 可以控制，具體如下

ALM    gpio119       RUN     gpio120       COM4 gpio121       COM3 gpio120        COM2 gpio123

COM1 gpio124       4G        gpio136      WIFI    gpio137

使用例子

echo 119 > /sys/class/gpio/export

echo out > /sys/class/gpio/gpio119/direction echo 1 > /sys/class/gpio/gpio119/value

echo 0 > /sys/class/gpio/gpio119/value

8.4 Gpio 按鍵控制

按鍵開關為 gpio2，具體操作如下

echo 2 > /sys/class/gpio/export

echo in > /sys/class/gpio/gpio2/direction

cat /sys/class/gpio/gpio2/value  非按下狀態讀取值為 0，按下狀態讀取值為 1。
