產品介紹：

WEG-DMX6L-2420是基于工業級Cortex-A7處理器的無風扇工業網關，主頻528MHz，內存容量為256MB，板載8G EMMC存儲，在擁有強大運算能力的同時保持了低功耗特性，并設計了快速安裝和維護方案。

WEG-DMX6L-2420工業網關設計了單路9~28V直流電源輸入方案，為適應復雜工業現場要求增加了過流、過壓、浪涌和反接保護措施。功能方面配備了2路10/100Mbps自適應工業以太網接口，1路WIFI接口，1路4G網絡接口，6路串口。便于用戶實現遠程監控應用，是面向工業現場信號采集和對現場及遠程設備控制的理想選擇。

WEG-DMX6L-2420工業網關箱體采用型材結構，外形小巧兼顧強固性，無風扇和全封閉的結構有效防止粉塵進入，保證主機能夠長時間可靠的運行于工業現場，無需定期的清潔維護。

█  產品使用方法

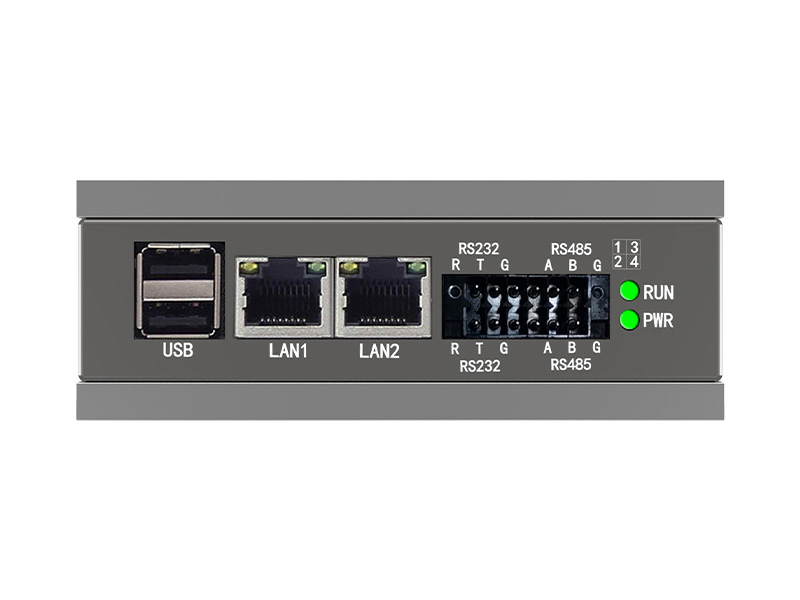

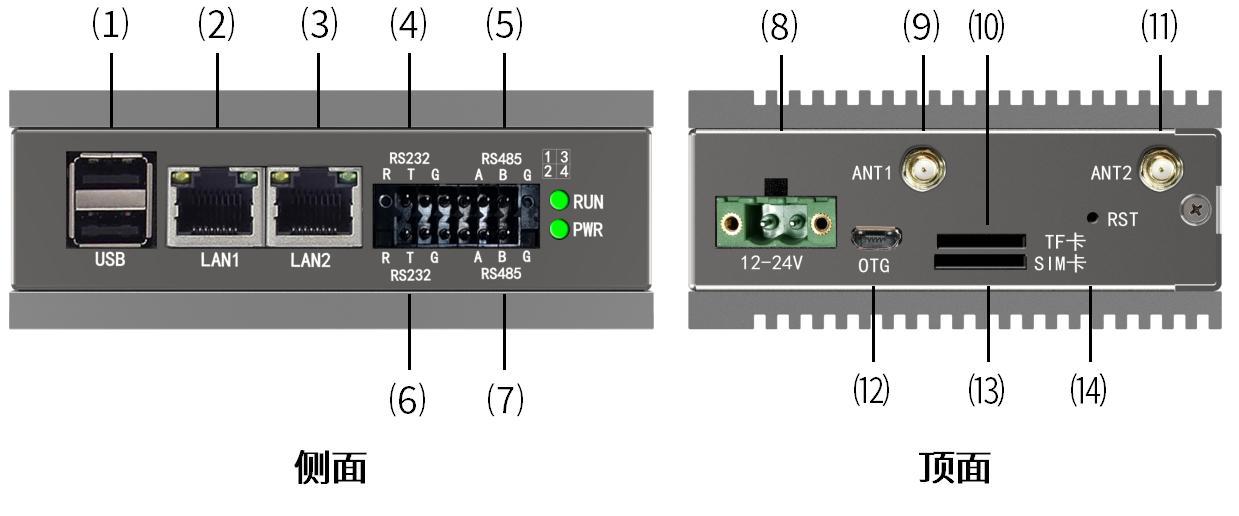

1. 產品接口

2. 開機和登錄

系統默認雙網口，Lan1 為的IP為 192.168.1.198，Lan2 為 dhcp 自動獲取 IP。

SSH 登錄用戶名為：root，登錄密碼為：123456。

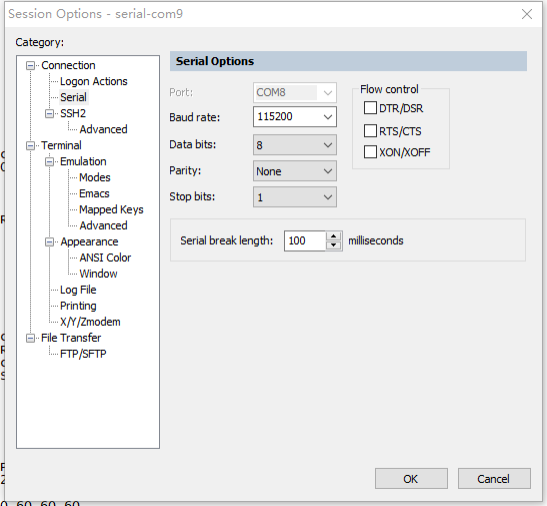

3. 串口連接

本產品的調試串口為 UART0，使用 USB 轉 RS232 串口線連接，將調試串口與電腦連接，設置串口為 115200-8N1，無流控。使用軟件為 Securecrt。

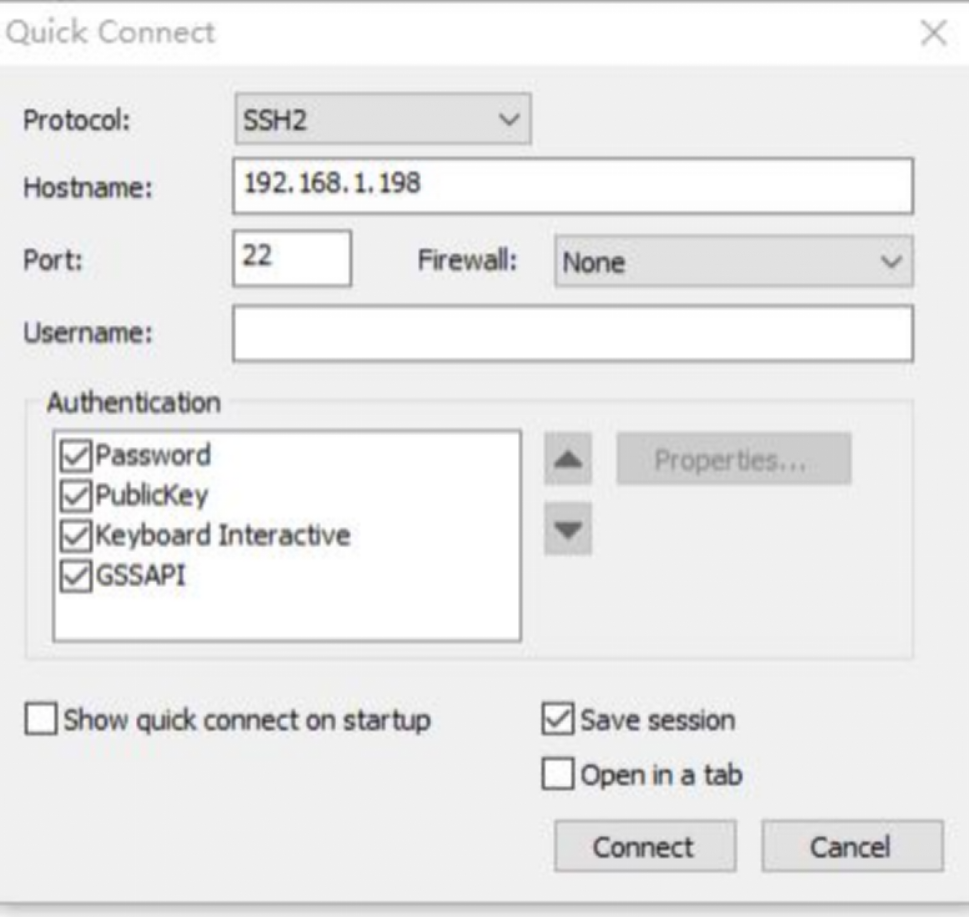

4. SSH 連接

將電腦 IP設置為 192.168.1.x，使用軟件為 Securecrt。

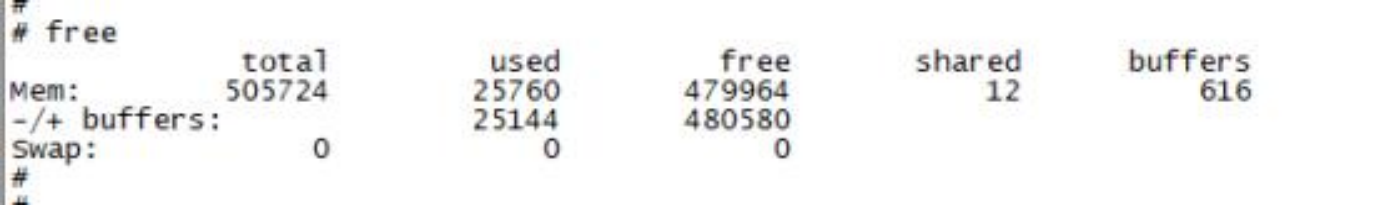

5. 查看系統信息

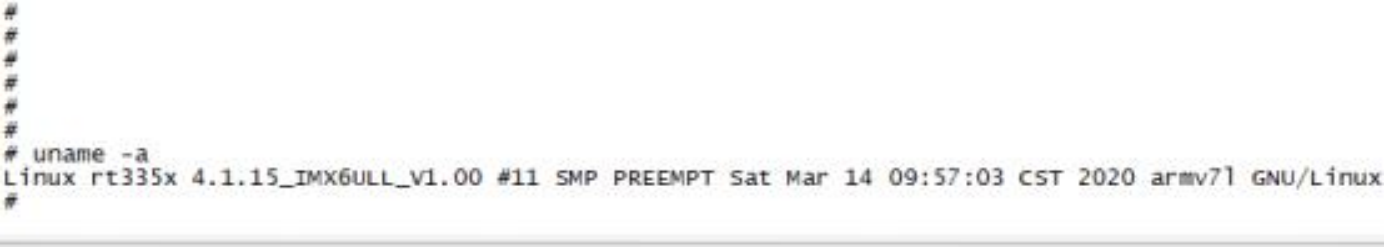

查看內核版本信息，此版本為標準發布版本。

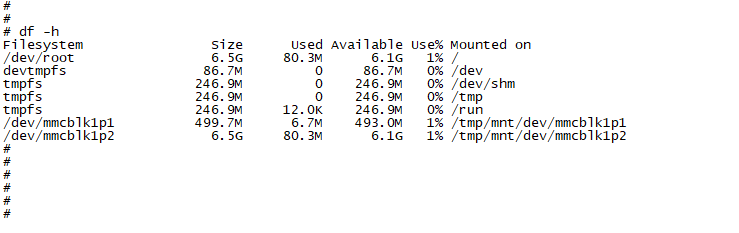

查看 emmc 使用狀況用df -h  命令

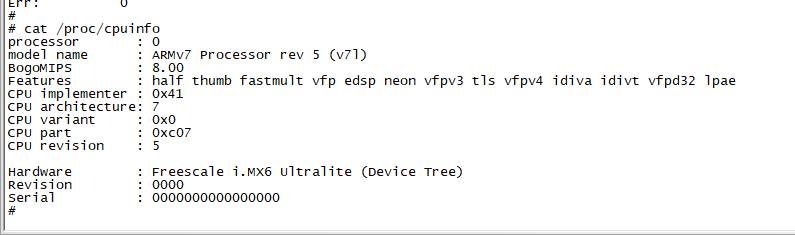

查看 cpu 相關信息 d 使用 cat /proc/cpuinfo 命令

6. 系統設置

網絡設置，臨時設置網絡使用如下命令

MAC 地址，目前出廠的產品一般都分配了杭州研智科技購買的合法的 mac 地址，并燒入了熔絲，通常 情況不方便更改，但也可以臨時 改變 mac 地址，具體命令如下

時鐘設置

查看系統時鐘使用 date 命令

設置系統時間命令如下

7. 文件傳輸

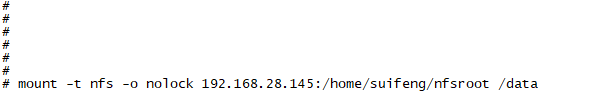

NFS 功能，本產品可以作為 nfs 客戶端，具體掛載命令如下

Sftp 功能：本產品支持 sftp 傳輸文件。

USB功能

持U盤、USB讀卡器或者USB接口的硬盤等移動存儲設備。插入可用的U盤后，系統通常會自動掛載到 /mnt/dev/目錄下，具體目錄取決于U盤的分區情況，U盤通常被識別為SCSI 設備，設備名為/dev/sdaX 或者 /dev/sdbX，掛載為/mnt/dev/sdaX或者/mnt/dev/sdbX。操作完畢，建議使用先sync命令完成同步，或者使用 umount命令卸載U盤確保數據完全寫入，再拔取U盤

TF卡功能

插入SD卡，系統會進行SD卡自動掛載。一般會掛載在/mnt/dev/mmcblk0px 目錄下。

8.  4G 撥號上網

使用命令 /etc/ppp/peers/quectel-pppd.sh & 進行撥號上網，撥號成功后 ifconfig 可以看到 ppp0 網卡設備。

備注：如果撥號失敗先檢查/dev/ttyUSB* 是否存在，判斷有無接 4G 模塊，SIM 卡插卡時缺口朝外，芯 片朝板內。

9. WiFi 撥號連接

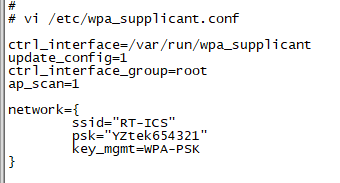

使用命令 wpa_supplicant -Dwext -iwlan0 -c/etc/wpa_supplicant.conf –B 連接 wifi，連接成功后 ifconfig 會 出現 wlan0 網卡，然后使用 udhcpc -I wlan0 & 進行 wifi 自動獲取 ip，/etc/wpa_supplicant.conf 為 wifi 配置文 件，具體配置如下

ssid 和 psk 為連接 wifi 的名稱與密碼。

10. 系統固件燒寫

一般在系統損壞，無法正常操作系統的時候，我們可以進行重新燒寫固件，燒寫步驟如下

1、去除開發板 看門狗跳線帽 WDGJ3

2、連接調試串口至電腦，重新上電，輸入 ESC 停在 uboot 階段，分別輸入 mmc dev 1 1，mmc erase 0 200  擦除啟動 uboot。

3、重新上電，連接 otg 接口至電腦 USB。

4、點擊燒寫固件中 mfgtool2-yocto-mx-evk-emmc.vbs 文件，點擊 start

5、等候進度條變綠，完成燒寫，重新上電，啟動系統。

11. 系統開機啟動腳本設置

系統開機啟動腳本為/etc/init.d/rcS 可以在該文件最后添加其他的自己的命令。

12. 交叉編譯工具鏈以及環境搭建

交叉編譯工具鏈放在百度網盤上，使用以下鏈接下載

鏈接：https://pan.baidu.com/s/1xqt51_H8zJr31r75O25nsg

提取碼：7in2

將編譯器解壓至 ubuntu 或者其他 linux 系統上，導入編譯器環境后，即可使用。
