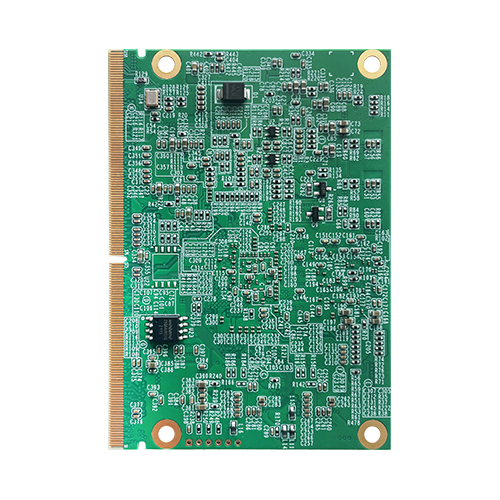

WEC-SD9

? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容

? 核心板兼容芯馳D9340、D9350、D9360，多核ARM Cortex-A55和R5處理器

? 支持LPDDR4X內存，高達8GB

? 支持LVDS/MIPI-DSI顯示

? 支持2路千兆以太網，10/100/1000Mbps自適應

? 支持6路串口、2路CAN、2路USB、3路PCIe 2.0

? 集成FPGA芯片，提供33路高速IO；支持30路GPIO

在線訂購

產品介紹產品規格外形尺寸技術規格書

本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。

采用芯馳D9340、D9350、D9360等高性能多核ARM Cortex-A55和R5處理器，支持LPDDR4X內存，高達8GB；支持LVDS/MIPI-DSI顯示；支持2路千兆以太網，10/100/1000Mbps自適應；支持6路串口、2路CAN、2路USB、3路PCIe 2.0；集成FPGA芯片，提供33路高速IO；支持30路GPIO。

▇ 精靈系列核心板產品特點：

? 跨平臺兼容：精靈系列核心板兼容x86、ARM架構多個處理器平臺

? 接口兼容：精靈系列核心板均采用MXM接口

? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義

? 提供高速IO：精靈系列核心板集成了FPGA芯片，可提供30+路高速IO

同一塊底板可以適配全部精靈系列核心板。

產品型號		WEC-SD9340	WEC-SD9350	WEC-SD9360
中央處理器	型號	芯馳D9340	芯馳D9350	芯馳D9360
	核心	4核Cortex-A55+2核Cortex-R5	5核Cortex-A55+3核Cortex-R5	6核Cortex-A55+1核Cortex-R5
	主頻	Cortex-A55 @2.0 GHz，Cortex-R5 @800MHz
內存	類型	LPDDR4X，2400MT/s
	容量	2/4/8GB
存儲	類型	eMMC5.1
	容量	8/16/32/64GB
顯示	LVDS	支持雙通道18/24-bit LVDS，或者MIPI-DSI。最大支持2K分辨率
	MIPI-CSI	支持 4通道MIPI-CSI
網絡	控制器	YT8511
	以太網	2路
	網速	10/100/1000 Mbps自適應
I/O	USB3.0	1路
	USB2.0	1路
	PCIe	3路PCIe 2.0 ×1
	UART	6路
	GPIO	30路
	高速IO	33路，由集成的FPGA芯片提供
	I2C	3路
	I2S	1路，音頻接口
	CAN	2路
	SPI	1路
	PWM	3路
	SATA3.0	1路
	SDIO	1路
	RTC	支持
操作系統	OS	Linux、Android、FreeRTOS…
電源	類型	直流電源
	輸入電壓	12V
環境	溫度	工作溫度：-20～70℃
		存儲溫度：-40～85℃
	濕度	工作濕度： 0-95% @40℃，無凝結
		存儲濕度： 0-95% @40℃，無凝結
機械性能	外形尺寸	82mm×58mm
